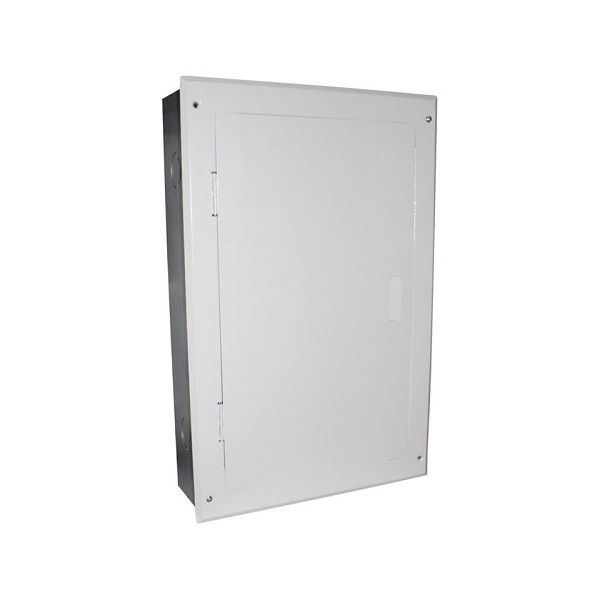

Quadro Distribuição De Embutir 22 Disjuntores 8001 - Gomes

Os quadros gomes, projetados nos modelos embutir e sobrepor, são fabricados obedecendo normas de qualidade, tendo como principais características um ótimo acabamento e facilidades nas instalações elétricas.

Moldura: conjunto formado por moldura, espelho e porta, constituída por uma única peça soldada, resultando num conjunto resistente.
As molduras repuxadas ou soldadas apresentam conjunto de fino acabamento.
Permitem instalação com perfeito acabamento de disjuntores e chave geral "norma din" padrão europeu.

Caixa: estrutura montada com parafusos para fixação da placa de montagem.
Todos os modelos, tanto de embutir quanto de sobrepor, apresentam semi furos estampados na parte superior, inferior e laterais, para passagem de eletrodutos de diversas bitolas.

Placa de montagem: possui barra de aterramento e barramento de neutro isolado.
Pode ser removida da caixa para montagem dos disjuntores em bancada.
Sua fixação e feita através de parafusos existentes na caixa, permitindo uma perfeita regulagem dos disjuntores junto ao espelho.
A placa possui furação para montagem dos trilhos din.

Sistema elétrico: quadros de 16 a 44 disjuntores: barramentos dimensionados para 150a.
Quadros de 56 e 70 disjuntores: barramentos dimensionados para 225a.
Possui previsão como chave geral de disjuntores norma din bipolar ou tripolar de todas as marcas existentes no mercado.

Instalação: os modelos de embutir e sobrepor foram projetados para instalação com entrada de força pela parte superior ou inferior dos mesmos, de acordo com a necessidade da instalação.

No caso de utilização da geral com chave tripolar restarão 8 módulos para proteção nos quadros de 150 a , enquanto nos quadros de 225 a restarão 12 módulos para proteção.
