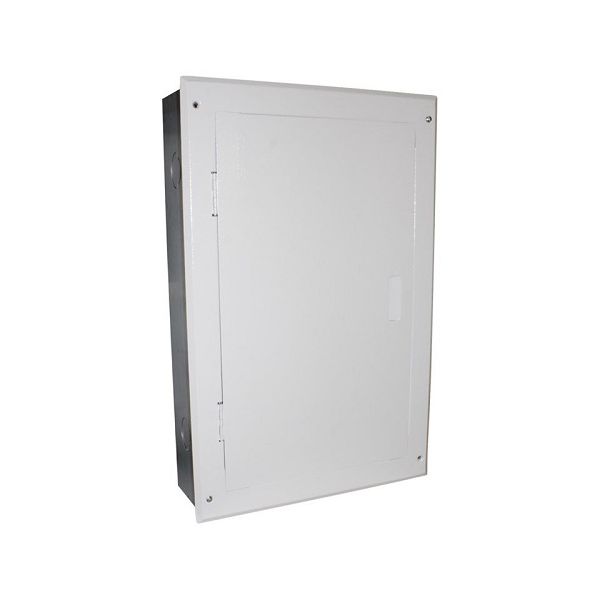

Quadro Distribuição Embutir 34 Disjuntor 8003 - Gomes

Moldura: Conjunto formado por moldura, espelho e porta, constituída por uma única peça soldada, resultando num conjunto resistente.
As molduras repuxadas ou soldadas apresentam conjunto de fino acabamento.
Permitem instalação com perfeito acabamento de disjuntores e chave geral "norma DIN" padrão europeu.

Caixa: Estrutura montada com parafusos para fixação da placa de montagem.
Todos os modelos, tanto de embutir quanto de sobrepor, apresentam semi furos estampados na parte superior, inferior e laterais, para passagem de eletrodutos de diversas bitolas.

Placa de Montagem: Possui barra de aterramento e barramento de neutro isolado.
Pode ser removida da caixa para montagem dos disjuntores em bancada.
Sua fixação e feita através de parafusos existentes na caixa, permitindo uma perfeita regulagem dos disjuntores junto ao espelho.
A placa possui furação para montagem dos trilhos DIN.

Sistema Elétrico: Quadros de 16 a 44 disjuntores: barramentos dimensionados para 150A.
Quadros de 56 e 70 disjuntores: barramentos dimensionados para 225A.
Possui previsão como chave geral de disjuntores norma DIN bipolar ou tripolar de todas as marcas existentes no mercado.

Instalação: Os modelos de embutir e sobrepor foram projetados para instalação com entrada de força pela parte superior ou inferior dos mesmos, de acordo com a necessidade da instalação.

No caso de utilização da geral com chave tripolar restarão 8 módulos para proteção nos quadros de 150 A , enquanto nos quadros de 225 A restarão 12 módulos para proteção.
